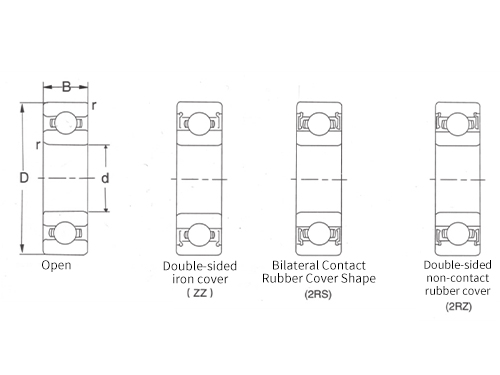

| Numero Del cuscInetto | Misurazione esterna | Valutazione lorda base (libbre) | Peso | ||||||||
| Aprire | Foro | Diametro esterno | Larghezza (APERTA) | Larghezza (CHIUSO) | DInamico | Statico | CHIUSO | ||||
| d | D | B | B1 | Cr | Cor | (kg) | |||||
| In | mm | In | mm | in | mm | in | mm | N | |||
| R2 | 1/8 | 3.175 | 3/8 | 9.52 | 5/32 | 3.969 | 5/32 | 3.969 | 640 | 222 | 0.0013 |
| R2A | 1/8 | 3.175 | 1/2 | 12.7 | 11/64 | 4.366 | 11/64 | 4.366 | 1147 | 396 | 0.0032 |
| R3 | 3/16 | 4.763 | 1/2 | 12.7 | 5/32 | 3.969 | 0.196 | 4.978 | 1311 | 489 | 0.0027 |
| R3A | 3/16 | 4.763 | 1/2 | 12.7 | 0.196 | 4.978 | 0.196 | 4.978 | 1311 | 489 | 0.0027 |
| R4 | 1/4 | 6.35 | 5/8 | 15.875 | 0.196 | 4.978 | 0.196 | 4.978 | 1489 | 618 | 0.0045 |
| R4A | 1/4 | 6.35 | 3/4 | 19.05 | 7/32 | 5.556 | 9/32 | 7.144 | 2334 | 884 | 0.0092 |
| R6 | 3/8 | 9.525 | 7/8 | 22.225 | 7/32 | 5.556 | 9/32 | 7.144 | 3379 | 1429 | 0.0118 |
| R8 | 1/2 | 12.7 | 1-1/8 | 28.575 | 1/4 | 6.35 | 16/5 | 7.938 | 3911 | 2244 | 0.0210 |
| R10 | 5/8 | 15.875 | 1-3/8 | 34.925 | 9/32 | 7.144 | 32/11 | 8.731 | 4605 | 2774 | 0.0367 |
| R12 | 3/4 | 19.05 | 1-5/8 | 41.275 | 16/5 | 7.938 | 7/16 | 11.113 | 7246 | 4445 | 0.0630 |
| R13 | 3/4 | 19.05 | 1-3/4 | 44.45 | 3/8 | 9.525 | 7/16 | 11.113 | 7490 | 4785 | 0.0920 |
| R14 | 7/8 | 22.225 | 1-7/8 | 47.625 | 3/8 | 9.525 | 1/2 | 12.700 | 7735 | 4939 | 0.0970 |
| R16 | 1 | 25.4 | 2 | 50.8 | 3/8 | 9.525 | 1/2 | 12.700 | 8224 | 5432 | 0.1070 |
| R18 | 1-1/8 | 28.575 | 2-1/8 | 53.975 | 3/8 | 9.525 | 1/2 | 12.700 | 9557 | 6255 | 0.1220 |
| R20 | 1-1/4 | 31.75 | 2-1/4 | 57.15 | 3/8 | 9.525 | 1/2 | 12.700 | 10758 | 7513 | 0.1250 |
| R22 | 1-3/8 | 34.925 | 2-1/2 | 76.2 | 7/16 | 11.113 | 16/9 | 14.288 | 12251 | 8490 | 0.1388 |
| R24 | 1-1/2 | 38.1 | 2-5/8 | 66.675 | 7/16 | 11.113 | 9/16 | 14.288 | 12918 | 9264 | 0.1848 |
Un AGV si ferma in mezzo al corridoio perché il cuscinetto di una ruota di carico si è grippato. Il veicolo trasporta un pallet da 1.200 kg e i rulli di guida presentano già appiattimenti. La ca...
PER SAPERNE DI PIÙLe finestre per piantare non aspettano la manutenzione. Quando una seminatrice a file inizia a trascinarsi a metà campo, o il mozzo di una pressa inizia a stridere al secondo taglio, la parte ch...
PER SAPERNE DI PIÙUn albero da 25 mm che misura 24,990 mm, inserito in un foro dell'alloggiamento che misura 25,020 mm, lascia uno spazio di 0,030 mm. Niente sembra sbagliato sul disegno, entrambe le parti s...
PER SAPERNE DI PIÙUn foro H7 e un albero P6 con dimensione nominale di 25 mm forniscono tra 1 e 35 micron di interferenza. Quel singolo numero, non la coppia di lettere scritta sul disegno, decide se il mozzo del...
PER SAPERNE DI PIÙI cuscinetti a sfere a gola profonda, essendo uno dei tipi più comuni di cuscinetti volventi, sono ampiamente utilizzati in vari tipi di apparecchiature meccaniche grazie alla loro struttura semplice, facilità di installazione e manutenzione. Possono sopportare carichi radiali e determinati carichi assiali e sono componenti indispensabili in molti settori come motori, automobili, macchine agricole, macchine utensili ed elettrodomestici. I cuscinetti a sfere a gola profonda della serie in pollici di Ningbo Wanshun, basati sull'eredità dei vantaggi tradizionali, hanno ulteriormente migliorato le prestazioni e l'affidabilità dei prodotti attraverso l'innovazione tecnologica e il controllo di qualità.
Serie 42 e 43: posizionamento preciso, funzionamento efficiente
Serie 42 e 43 di Ningbo Wanshun cuscinetti a sfere a gola profonda da pollici sono progettati per soddisfare i requisiti di alta precisione, alta velocità e carico elevato. Queste due serie di prodotti utilizzano tecnologie di produzione avanzate e rigorosi processi di controllo qualità per garantire il perfetto abbinamento degli anelli interni ed esterni, delle sfere in acciaio e delle gabbie dei cuscinetti e ottenere coefficienti di attrito estremamente bassi e un'eccellente precisione di rotazione. Che si tratti di applicazioni impegnative con rotazione ad alta velocità o di attrezzature pesanti soggette a grandi carichi di impatto, i cuscinetti a sfere a gola profonda serie 42 e 43 possono fornire un supporto operativo stabile e affidabile.
Ningbo Wanshun sa bene che l’innovazione tecnologica è un motore inesauribile per lo sviluppo sostenibile delle imprese. Pertanto, l'azienda continua a investire nella ricerca e nello sviluppo dei prodotti e si impegna a migliorare il contenuto tecnico e il valore aggiunto dei prodotti. Nel processo di produzione dei cuscinetti radiali a sfere serie 42 e 43, l'azienda ha introdotto avanzate apparecchiature di lavorazione CNC e linee di produzione automatizzate per ottenere un controllo di qualità dell'intero processo, dalle materie prime che entrano nella fabbrica fino ai prodotti finiti che escono dalla fabbrica. Allo stesso tempo, l'azienda ha anche istituito un sistema di test completo, utilizzando strumenti e apparecchiature di test avanzati per condurre test completi di vari indicatori di prestazione dei prodotti per garantire che ciascun set di cuscinetti possa soddisfare o addirittura superare gli standard del settore.
"La soddisfazione del cliente è al centro" è il concetto di gestione della qualità a cui Ningbo Wanshun ha sempre aderito. L'azienda implementa rigorosamente il sistema di gestione della qualità ISO9001. Dall'approvvigionamento, produzione e lavorazione delle materie prime, dall'ispezione del prodotto finito al servizio post-vendita, ogni collegamento è rigorosamente gestito secondo procedure standard per garantire una qualità del prodotto stabile e affidabile. È questa persistente ricerca della qualità che ha fatto guadagnare ai cuscinetti a sfere a gola profonda britannici di Ningbo Wanshun una buona reputazione e un ampio riconoscimento sul mercato.
Guardando al futuro, Ningbo Wanshun continuerà a sostenere la filosofia aziendale di "fare prima amicizia e poi fare affari, vantaggio reciproco e sviluppo comune", e coopererà e comunicherà attivamente con amici di ogni ceto sociale in patria e all'estero. L'azienda è disposta a lavorare fianco a fianco con i clienti con prodotti di alta qualità, prezzi ragionevoli e servizi attenti per creare un domani più brillante.
